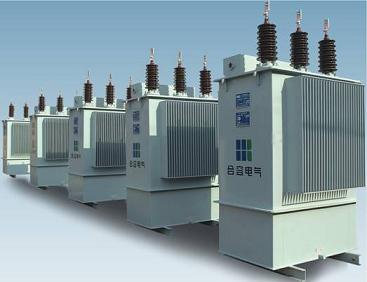

点击图片查看原图
主要用于频率为50Hz、额定电压为6KV、10KV、35KV、66KV工频电力系统进行无功补偿。提高电网功率因素，减少线路损耗，改善供电电压质量。
2、产品执行标准
产品性能符合JB7112-2000《集合式高压并联电容器》标准及GB/T11204.1-2001国家标准。
3、产品型号及含义（举例说明）
示例：BAMH11/√3-3600-1∗3W
表示 ：浸苄基甲苯，全膜介质的集合式并联电容器，额定电压为11/√3kv，额定容量为3600kvr，三相，户外型。
4、产品特点
4.1防爆炸、防起火、安全可靠
4.2基建简单
4.3维护简单
4.4占地面积小
4.5投运率高
5、技术数据
5.1额定频率：50Hz
5.2损耗角正切值：tanδ不大于0.0005
5.3相数：三相或单相
5.4电容偏差：测得的电容与其额定值的偏差不超过0~+5%，三相电容器任何两个线路端子之间的最大值与最小值之比应不超过1.02
5.5电容器可在1.1倍额定电压下连续运行
5.6电容器在过电流不超过其额定电流的1.3倍时可连续运行
5.7出线套管爬距：≥32kv/mm
5.8套管污秽等级：1V
6、使用条件
6.1户外安装使用，也可用于户内。
6.2安装地点的海拔高度不超过1000米。超过1000米的高原地区，可使用本公司提供的高原型集合式并联电容器。
6.3使用环境温度：-40/55°C
6.4周围不含有对金属有严重腐蚀性气体及蒸汽，无导电性或爆炸性尘埃，无剧烈的机械震动。
6.5当电容器投入运行时，其端子上的剩余电压不应超过额定电压的10%
7、安装
7.1电容器用M16的螺钉固定在水泥基础上，水泥基础高出地平面的高度应保证高压端与地面静距大于2.7m，有围栏的除外。
7.2相邻两台电容器之间的净距大于0.6m
8、保护
8.1电容器的内熔丝，随时可以把损坏的元件甩开，保障整体继续安全运行。
8.2根据一次接线方式的不同电容器开口三角电压保护、差动电压保护、按某串段允许损坏元件来计算整定电压。
9、维护
9.1对于非全密封集合式并联电容器，在电容器就位后，使吸湿器与储油柜连通，使箱体的油通过吸湿器与大气相通。吸湿器采用变色硅胶，若在运行一阶段后发现硅胶变色应及时更换。同时检测绝缘冷却油的击穿电压不低于45kv/2.5mm
9.2吸湿器中的油杯，必须经常保持有油。油标因某种原因看不到油位，用户可以用合格的变压器油补充。
9.3对于全密封集合式并联电容器，不带吸湿器，壳内不与大气相通。用户不做油的检测。
9.4电容器投运前应做好外壳表面、套管及其它各电气连接部位的清洁工作，并定期清扫以保证安全运行，对电容器外壳及成套柜体应定期进行刷漆。
9.5电容器在运行过程中，一旦出现跳闸、报警等情况，应查明原因，在未查明原因之前，不得重新合上开关。
9.6电容器从电网切除后，虽然已经自动放电，但在人体接触其导线部位钱仍需将端子短接并接地。电容器回路自断开后，一分钟内不得重新投入。
